測(cè)試目標(biāo)是利用壓力試驗(yàn)機(jī)研究金屬?gòu)澢鷶嗔褟?qiáng)度，根據(jù)壓力試驗(yàn)機(jī)產(chǎn)品型號(hào)，本方法雖不適用于硬度合金，但廣泛測(cè)試于整個(gè)金屬橫截面硬度受力均勻，參考粉末的燒結(jié)強(qiáng)度或一批金屬粉末的燒結(jié)強(qiáng)度，參考強(qiáng)度間的比較實(shí)驗(yàn)。

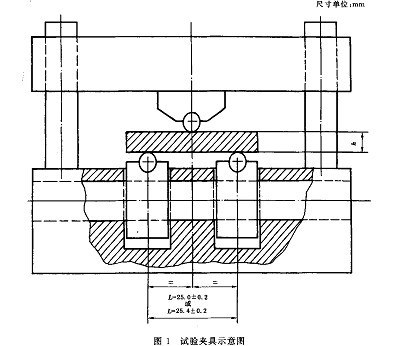

  此方案試驗(yàn)機(jī)精度等級(jí)為1級(jí)，將產(chǎn)品放置在試驗(yàn)機(jī)平臺(tái)，用夾具固定。在一瞬間靜態(tài)符合情況下，使試驗(yàn)機(jī)的家具向兩支點(diǎn)的中間位置施與一定符合，目的是使產(chǎn)斷裂。方案試驗(yàn)機(jī)與材料示意圖：

    之后重復(fù)實(shí)驗(yàn)3到5次，計(jì)算測(cè)量平均值，方式如下：在夾具對(duì)稱的支撐柱體上放置測(cè)試材料的任一表面，保持材料縱軸和柱體縱軸成直角。打開(kāi)試驗(yàn)機(jī)開(kāi)關(guān)，使上壓頭平緩的對(duì)材料面施加壓力，保持材料在10秒內(nèi)斷裂，如超時(shí)或直接斷裂，則此次實(shí)驗(yàn)結(jié)果作廢。準(zhǔn)確記錄成功實(shí)驗(yàn)的第一個(gè)表面裂紋出現(xiàn)使載荷突然下降的數(shù)值，通過(guò)5次實(shí)驗(yàn)最后得出最終準(zhǔn)確值。
